Biral BTD-200 - Reichweite 35 km

Das Blitzwarnsystem BTD-200 von Biral aus Großbritannien ist ein komplettes, sofort einsatzbereites, eigenständiges Sensorgerät, das alle Arten von Blitzen in einer Reichweite von bis zu 35 km zuverlässig erkennt.

Anwendungsbereiche: Gebäudesteuerung, Solarparks, Bergbau, Allgemeine Meteorologie.

Für das BTD-300 mit einer Reichweite von 83 km siehe weiter unten.

Messung

Blitzortung

Blitzentladungen zwischen Wolken, zwischen Wolken und Boden sowie innerhalb von Wolken

Gewitteraktivität für eine frühzeitige Warnung vor Blitzen

Geladener Niederschlag und starkes elektrisches Feld

Blitzortungsreichweite

35km (22 NM)

Entfernungsauflösung

1km

Erkennungsrate

95 % für einen einzelnen Blitz

99,9 % für Gewitter mit 3 Blitzen

99 % für Gewitter mit 2 Blitzen

Für Blitze innerhalb von 35 km

Fehlalarmquote

< 2%

Maximale Blitzrate

120 pro Minute

Maximale Aktualisierungsrate

2 Sekunden

Ausgänge

Benutzercomputer oder Basis-Steuerbox

Kabelgebundene serielle Verbindung (RS422)

Weitbereichssirene

Kabelgebundene serielle Verbindung (RS485)

Relais

3 Relais mit potentialfreien Kontakten:

  • Warnzustand
  • Alarmzustand

  • Selbsttest

Anschlussmethode

Schraubklemmen

Stromversorgung

Versorgungsspannung

9 bis 30 VDC, Universal-Netzteil
im Lieferumfang enthalten

Leistungsaufnahme

Weniger als 5W
Umgebungsbedingungen

Betriebstemperatur

-20 °C bis +50 °C

Relative Luftfeuchtigkeit

0 – 100 %

Schutzart

IP66

Windgeschwindigkeit

60 m/s

Stoß und Vibration

Stationäre Installation an Land

Eigenschaften



Material

Edelstahl und epoxidpulverbeschichtetes Aluminium

Farbe

Silber und Weiß

Gewicht

4,3 kg (9,5 lbs) nur Sensor

Höhe

675mm

Durchmesser

200mm

Zertifizierung und Konformität



CE-zertifiziert

EMV

EN61326-1:2013 Industrielle Störfestigkeit,
emissionsarm im Wohnbereich

RoHS- und WEEE-konform

Konformität mit EN50536:2011+A1:2012 für einen Detektor der Klasse 1

Funktioniert gemäß IEC 62793 für einen Detektor der Klasse A.

Lieferumfang

Der Sensor wird in einer stabilen, recycelbaren Verpackung geliefert, die Folgendes enthält:

- Optisch isolierter serieller RS422-zu-USB-Adapter

- Steuerungs- und Anzeigesoftware auf USB-Stick

- Benutzerhandbuch

Wartung

Selbsttestfunktion

Standardausführung

Sichtprüfung

Alle 6-12 Monate

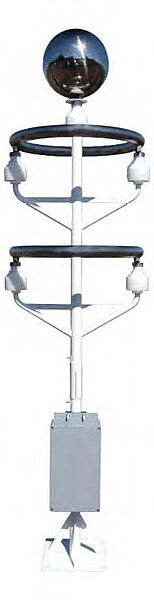

Biral BTD-300 - Reichweite 83 km

Das Blitzwarnsystem BTD-300 hat eine Reichweite von 83 km und ist zur Festinstallation geeignet.

Anwendungsgebiete: Windenergie, Luftfahrt, Luftfahrtmeteorologie und METAR, Offshore und Marine, Offshore-Hubschrauberbetrieb, Solarparks, Bergbau, Allgemeine Meteorologie.

Messung

Blitzortung

Blitzentladungen zwischen Wolken, zwischen Wolken und Boden sowie innerhalb von Wolken

Ausgang

Ethernet oder serielle Daten
Erkennungsrate

95 % für einen einzelnen Blitz

99,9 % für Gewitter mit 3 Blitzen

99 % für Gewitter mit 2 Blitzen

Für Blitze innerhalb von 56 km

Blitzortungsreichweite

83km (51 NM)

Messunsicherheit der Reichweite

0 bis 20 km: ±5 km

20 bis 83 km: ±10 km

Wiederholbarkeit der Reichweitenmessung

0 bis 20 km: ±300 m

20 bis 83 km: ±1000 m

Entfernungsauflösung

10m

Fehlalarmquote

< 2%

Maximale Blitzrate

120 pro Minute

Blitzzeit

Nächstgelegene 10 ms (interne Uhr)

Messprinzip

Passiv, quasi-elektrostatisch

Keine beweglichen Teile

Richtung (optional)

Auflösung 1°

Ausgänge und Berichte

Aktualisierungsrate

2 s

Serielle Ausgänge

Ethernet (virtueller COM-Port) oder RS422

Meldungsinhalte

Selbstteststatus

Gewitterwarnstatus

Blitzdauer

Blitzreichweite

Blitzrichtung (optional)

Stromversorgung

Sensorversorgung

100 bis 240 VAC, 50–60 Hz, universell

Leistungsaufnahme

~10 W

Zusatzheizung (optional)

30 W

Umgebungsbedingungen

Betriebstemperatur

-40 °C bis +60 °C

-50 °C bis +60 °C mit zusätzlicher Heizung

Relative Luftfeuchtigkeit

0 – 100 %

Schutzart

IP66

Windgeschwindigkeit

bis 50 m/s

Eigenschaften



Material

Edelstahl und epoxidpulverbeschichtetes Aluminium

Gewicht

25 kg

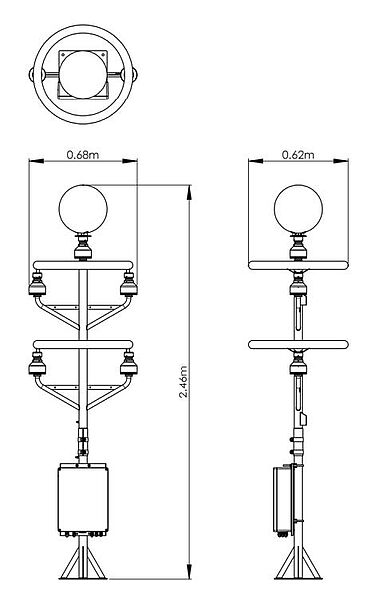

Höhe

2.460 mm

Zertifizierung und Konformität



CE-zertifiziert

EMV

EN61326-1:2013 Industrielle Störfestigkeit,
emissionsarm im Wohnbereich

RoHS- und WEEE-konform

Konformität mit EN50536:2011+A1:2012 für einen Detektor der Klasse 1

Funktioniert gemäß IEC 62793 für einen Detektor der Klasse A.

Lieferumfang

Der Sensor wird in einer stabilen, recycelbaren Schaumstoffverpackung geliefert, die folgenden Inhalt umfasst:

- Anzeige- und Protokollierungssoftware

- Benutzerhandbuch und Kalibrierzertifikate

Wartung

Selbsttestfunktion

Standardausführung

Sichtprüfung

Alle 6-12 Monate

Zusätzliche Funktionen



Warnzustandsrelais (optional)

3 Relais mit potentialfreien Kontakten:

Vorsichtszustand, Warnzustand und Alarmzustand

Kann zu vom Benutzer konfigurierbaren Zeiten deaktiviert werden

Warnschwellen

Vom Benutzer konfigurierbar
